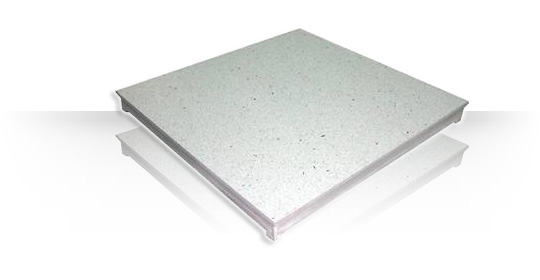

铝合金高架地板系列│盲板


项 目
内 容
V60AS300
V60AS500
V60AS700
1-1
 面砖质材
Conductive Vinyl tile
1-2 面砖静电放电质
Conductivity: 104~106 Ω Anti-static: 5 x 106~5 x 108Ω
2-1 地板质材
Die-cast Aluminum
2-2 均布载重
800kgf/m2
Deflection≦1.0mm
1,250kgf/m2
Deflection≦1.0mm

1,700kgf/m2
Deflection≦1.0mm
2-3 集中荷重
300kgf/6.45cm2
Deflection ≦2.0mm
500kgf/6.45cm2
Deflection ≦2.0mm

700kgf/6.45cm2
Deflection ≦2.0mm
2-4 极限强度

600kgf/6.45cm2

1,000kgf/6.45cm2

1,400kgf/6.45cm2
2-5 长宽公差
600+0.00mm/600-0.20mm
2-6 厚度公差
± 0.10mm
2-7 平整度公差
± 0.20mm
2-8 对角线正方度公差
Max. 0.50mm
3-1 特殊处理选择
Epoxy coating or Ni-Cr plating


項 目
內 容
V60AS1000
V60AS1200
V60AS1500
1-1
 面砖质材
Conductive Vinyl tile
1-2 面砖静电放电质
Conductivity: 104~106 Ω Anti-static: 1 x 106~5 x 108Ω
2-1 地板质材
Die-cast Aluminum
2-2 均布载重
2,000kgf/m2
Deflection ≦1.0mm
2,200kgf/m2
Deflection ≦1.0mm

2,400kgf/m2
Deflection ≦1.0mm
2-3 集中荷重
1000kgf/6.45cm2
Deflection ≦2.0mm
1200kgf/6.45cm2
Deflection ≦2.0mm
1500kgf/6.45cm2
Deflection ≦2.0mm
2-4 极限强度

2,000kgf/6.45cm2

2,400kgf/6.45cm2

3,000kgf/6.45cm2
2-5 长宽公差
600+0.00mm/600-0.20mm
2-6 厚度公差
± 0.10mm
2-7 平整度公差
± 0.20mm
2-8 对角线正方度公差
Max. 0.50mm
3-1 特殊處理選擇
Epoxy coating or Ni-Cr plating


項 目
內 容
V60AS1700
V60AS2000
V60AS2500
1-1
 面砖质材
Conductive Vinyl tile
1-2 面砖静电放电质
Conductivity: 104~106 Ω Anti-static: 5 x 106~5 x 108Ω
2-1 地板质材
Die-cast Aluminum
2-2 均布载重
2,600kgf/m2
Deflection≦1.0mm
2,800kgf/m2
Deflection≦1.0mm
3,000kgf/m2
Deflection≦1.0mm
2-3 集中荷重
1700kgf/6.45cm2
Deflection ≦2.0mm
2000kgf/6.45cm2
Deflection ≦2.0mm
2500kgf/6.45cm2
Deflection ≦2.0mm
2-4 极限强度

3,400kgf/6.45cm2

4,000kgf/6.45cm2

5,000kgf/6.45cm2
2-5 长宽公差
600+0.00mm/600-0.20mm
2-6 厚度公差
± 0.10mm
2-7 平整度公差
± 0.20mm
2-8 对角线正方度公差
Max. 0.50mm
3-1 特殊处理选择
Epoxy coating or Ni-Cr plating
